TORELINA^® PPS 聚苯硫醚树脂的注塑成型

既有交联型PPS，也有线型PPS。东丽可提供从原树脂到改性增强的各种PPS产品。
包括：注塑成型级，挤出成型级，纺丝级和薄膜级的各种品种，以满足客户各种产品的需求。

聚苯硫醚(PPS) | 交联/线型双结构 | 注塑/挤出/纺丝/薄膜多工艺 | UL94 V-0

核心优势

耐热性能

具有优异的长期耐热性能。（UL长期使用温度为：200-240℃，UL文件编号为 E41797）

尺寸稳定性

具有模具收缩率低，线性热膨胀率小和吸水率低的特点。因此，即使在高温和高湿的环境里，TORELINA仍然具有优异的尺寸稳定性。

耐化学性能

具有可与氟树脂媲美的优异的耐化学性能。

机械性能

即使在高温环境中仍具有高强度，高刚性和低裂解性能。此外，它还具有良好的耐疲劳和抗蠕变性能。

阻燃性能

无需添加任何阻燃剂即可达到UL94 V-0等级。（请参考UL文件编号E41797）

电气及成型性能

在高温，高湿和高频的环境中仍具有优异的电气性能。具有良好的流动性能，可采取类似于通用工程塑料的注塑方式进行加工。

PPS 聚苯硫醚树脂的注塑成型
原料的预干燥
虽然 TORELINA® 的吸水率很低，但为了得到良好的外观，建议用130℃烘干3小时以上。
成型设备
可用螺杆式注塑机成型。虽然开放式射嘴和闭锁式射嘴都能用，但由于开放式射嘴容易出现流涎的问题，因此建议使用闭锁式射嘴。此外，料管和螺杆都要耐腐蚀、耐磨损。

标准成型条件

参数	条件	参数	条件
预干燥	130 ~ 150 ℃ X 3小时	注射速度	中速 ~ 高速（40 ~ 150 mm/sec）
料温 - 第1段（料斗处）	290 ~ 300 ℃	注射压力	80 ~ 150 MPa（60 ~ 95%）
料温 - 第2段	300 ~ 320 ℃	保压压力	30 ~ 70 MPa（20 ~ 45%）
料温 - 第3段	310 ~ 330 ℃	计量	残量设定 5 ~ 10 mm
料温 - 第4段（射嘴处）	310 ~ 330 ℃	螺退	3 ~ 5 mm
射嘴温度	310 ~ 330 ℃	螺杆转速	50 ~ 120 rpm
模具温度	130 ~ 150 ℃	背压压力	0.2 ~ 5 MPa

备注：

关于模具温度的设置，由于 TORELINA® 的玻璃转化点是90℃，因此当模温设置在结晶度90℃左右时，TORELINA® 的结晶度会出现明显的变化。
80℃至110℃是转化区，温度的变化对结晶度的影响非常大。应避免将模温设置在转化区，因为此时很难控制成型品的品质和脱模性能。

东丽PPS品级一览表

类别	型号	GF含量 (%)	UL等级	特征	产品说明
GF强化	A504FG1	40	V0	PPS/玻璃纤维增强	GF40%增强, 良流动, 低毛边

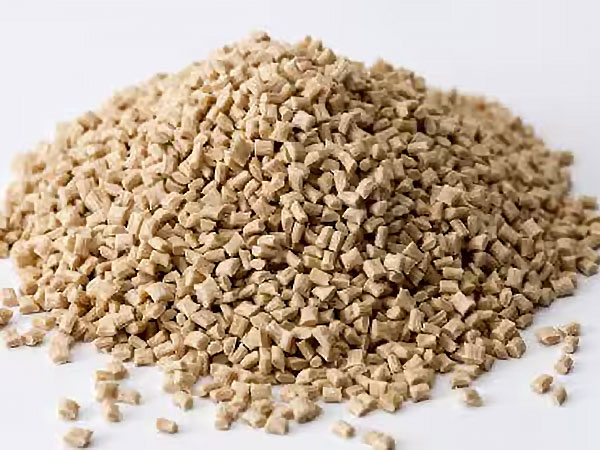

	A504X90	40	V0	PPS/玻璃纤维增强	GF40%增强, 标准
	AR04B	40	V0	PPS/玻璃纤维增强	GF40%,UL746C(f1)

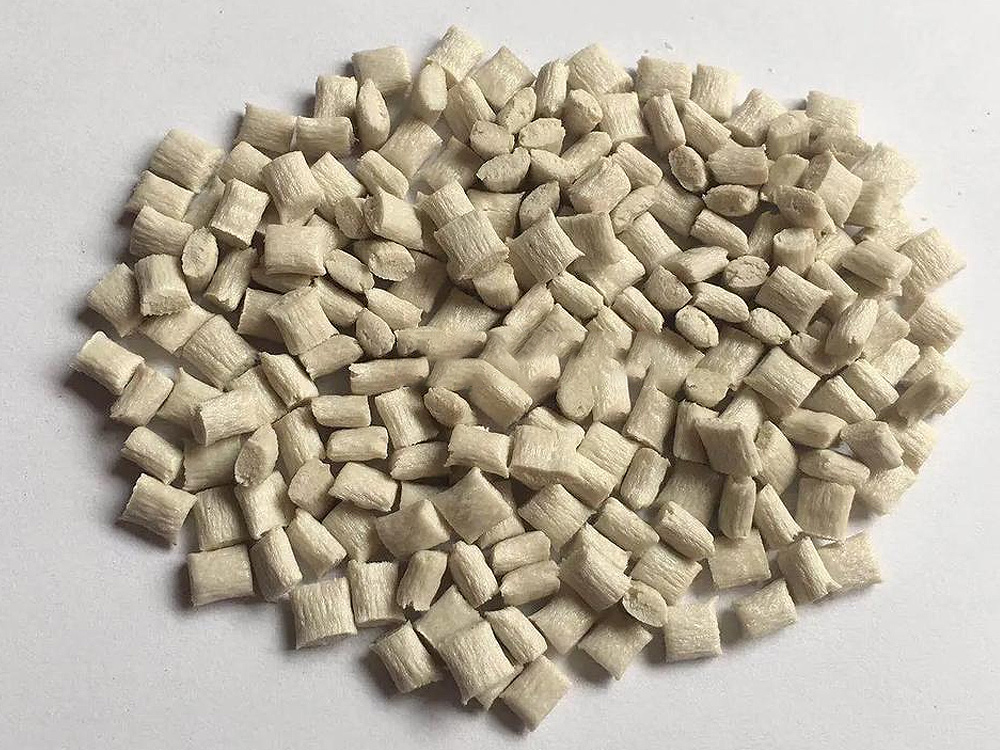

	A400MX05	55	V0	PPS/玻璃纤维＋无机填充物增强	高填充, 良流动

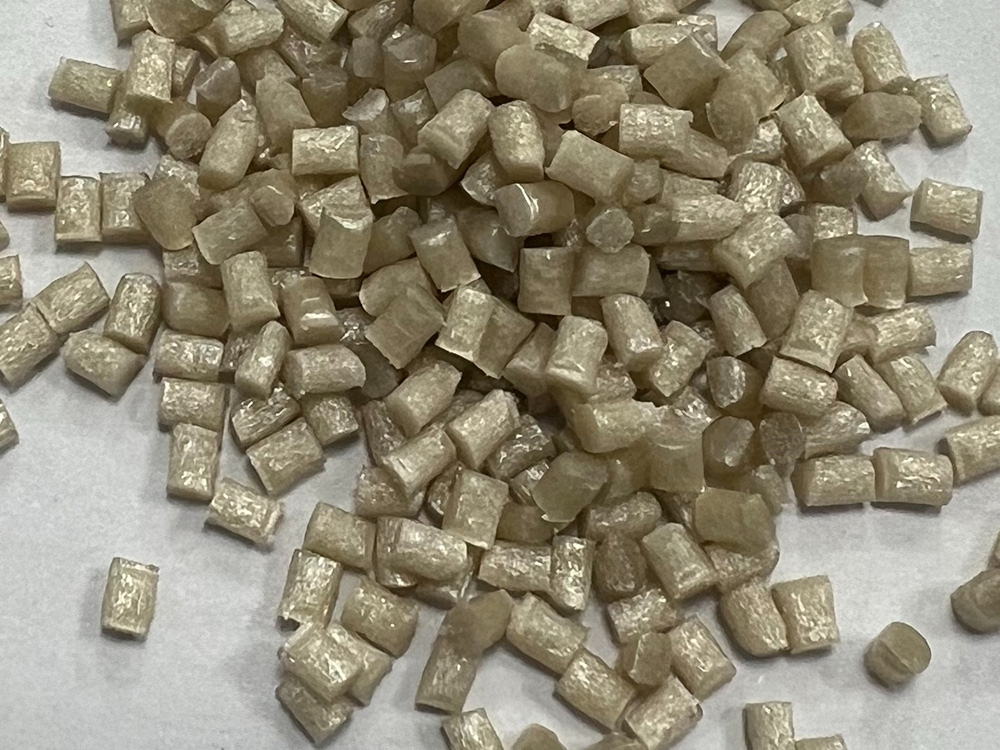

高填充	A360M	60	V0	良流动性
	A310MX04	65	V0	PPS/玻璃纤维＋无机填充物增强	高填充, 标准

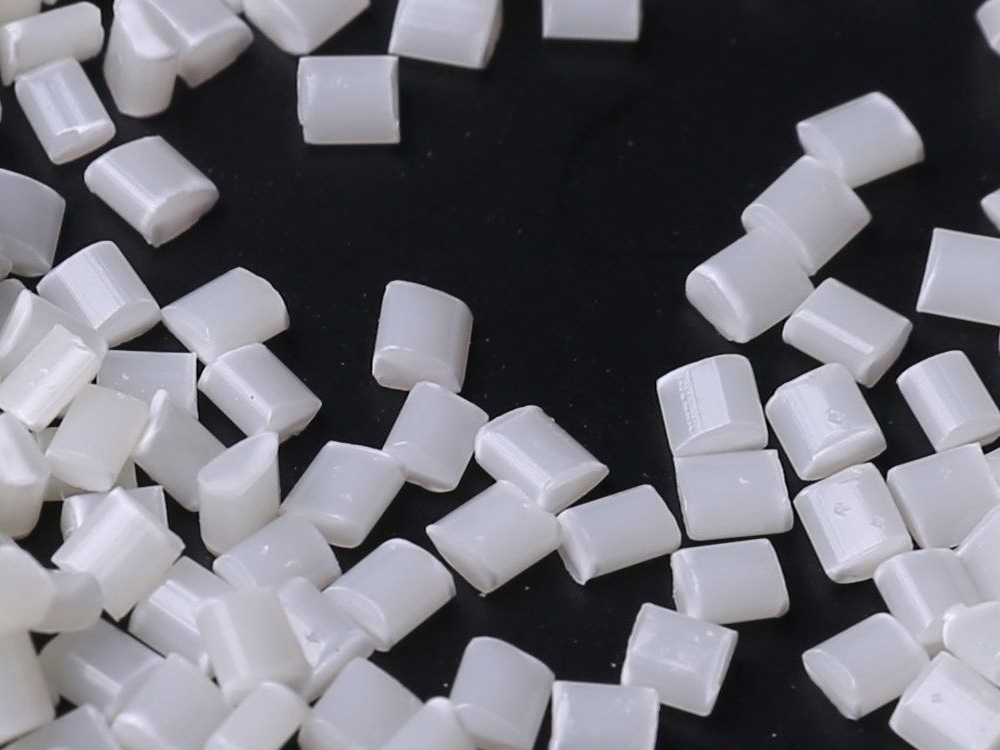

	A310MN3/B3	70	V0	PPS/玻璃纤维＋无机填充物增强	高填充, 标准

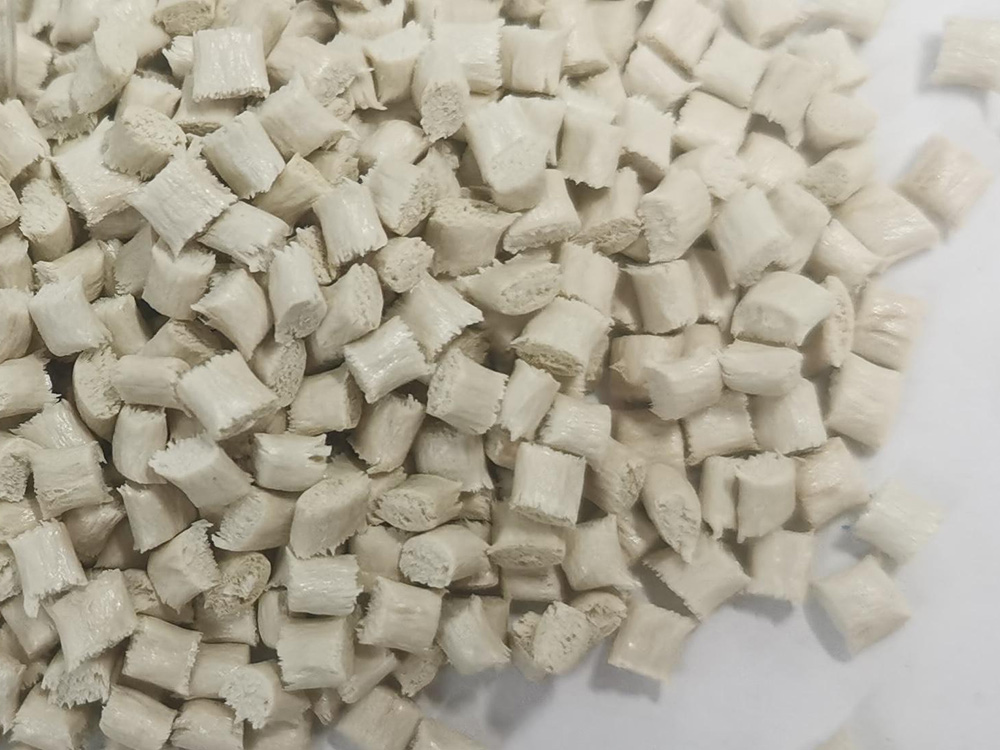

	A310MN7/B7	70	V0	高刚性、高强度
合金	A390M65B	65	V0	PPS/玻璃纤维＋无机填充物增强	高填充, 良尺寸稳定性, 低毛边
	AV70MX01B	70	HB	高尺寸稳定性、低成本

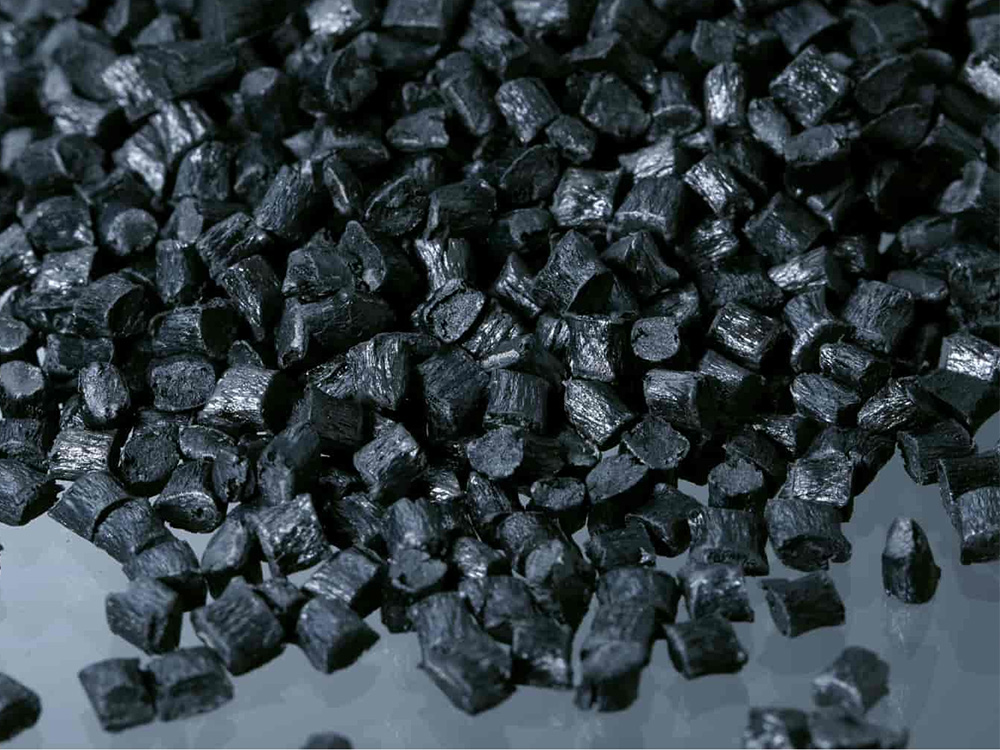

低氯	A305M45	45	V0	PPS/玻璃纤维＋无机填充物增强	高填充, 高强度, 良流动
	A625HL01	45	V0	良流动性

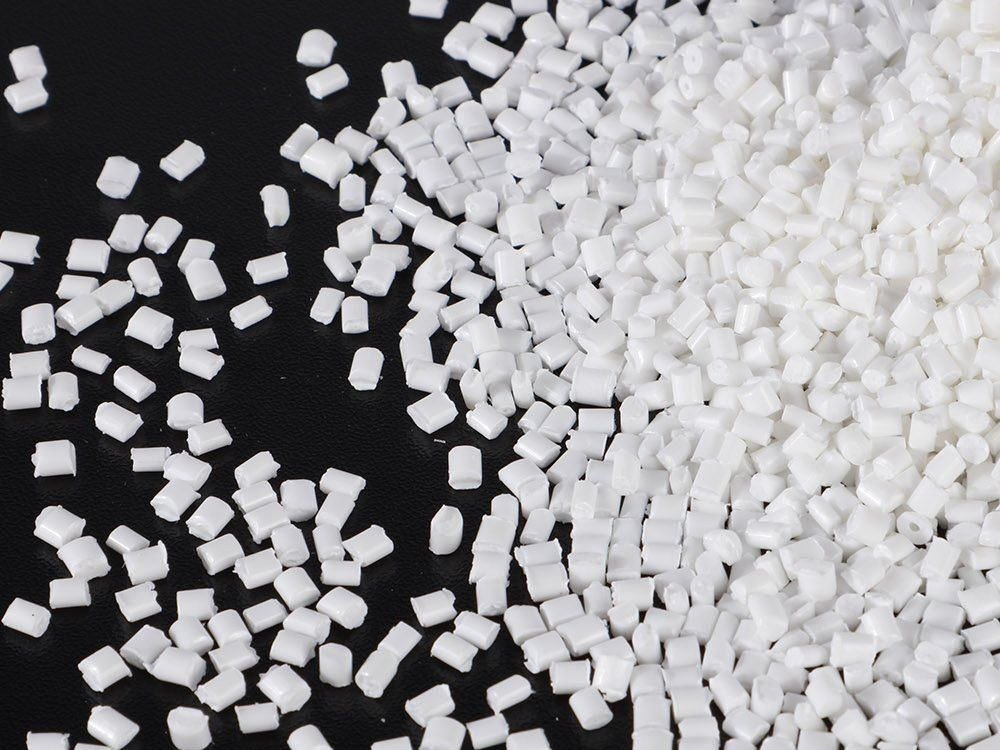

	A610M X03	65	V0	PPS/玻璃纤维＋无机填充物增强	高填充, 高韧性
	A390M65BD	65	V0	PPS/玻璃纤维＋无机填充物增强	高填充, 良尺寸稳定性, 低毛边
高强度	A673MB	30	V0	PPS/玻璃纤维增强+弹性体改质	GF30%增强, 高冲击

应用实例

油控制阀

涡轮通风管

毫米波雷达外壳

电动水泵

电池隔离板

扩展反光镜

导线线束连接器

车载通信系统保护壳

车载摄像头_支架

车门板

EGR阀

ECU连接器
