产品分类

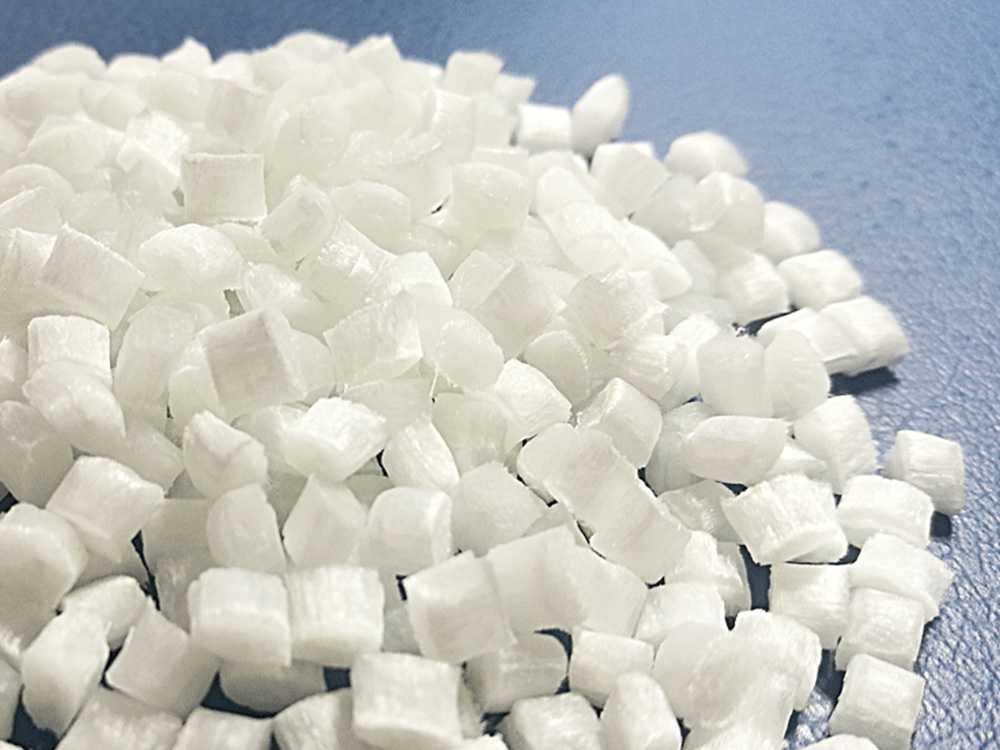

E6008 MR 物性表

项目	测试方法	单位	E6008 MR
颜色	-		本色, 黑色
填料	-		玻璃纤维
玻璃纤维类型	-		研磨纤维
填料含量	-	%	40
物理性能
比重	ASTM D792		1.70
模塑收缩率	MD (流动方向)	%	0.18
模塑收缩率	TD (横向)	%	1.16
注*1：采用64mm×64mm×3mm的模具测定
机械性能
拉伸强度	ASTM D638	MPa	147
断裂伸长率	ASTM D638	%	5.2
拉伸强度 (ISO)	ISO 527	MPa	92
拉伸模量 (ISO)	ISO 527	GPa	9.8
断裂伸长率 (ISO)	ISO 527	%	4.0
弯曲强度	ASTM D790	MPa	143
弯曲模量	ASTM D790	GPa	12.3
弯曲强度 (ISO)	ISO 178	MPa	140
弯曲模量 (ISO)	ISO 178	GPa	11.4
悬臂梁冲击强度 (带缺口)	ASTM D256	J/m	108
悬臂梁冲击强度 (无缺口)	ISO 180	J/m	386
简支梁冲击强度 (带缺口)	ISO 179	J/m	48
洛氏硬度	ASTM D785	R标尺	103
热性能
热变形温度 (1.82MPa)	ASTM D648	°C	279
热变形温度 (1.80MPa)	ISO 75	°C	268
耐焊锡温度	住友原创*²	°C	300
线膨胀系数 (50-250°C)	MD	×10⁻⁵/°C	1.3
线膨胀系数 (50-250°C)	TD	×10⁻⁵/°C	5.6
注*2：1.2mm厚哑铃形试片在焊锡浴中浸泡60秒不出现变形时的最高温度
注*3：采用拉伸试片的中部测定
介电性能
介电常数	ASTM D150 (1MHz)		3.9
介电常数	ASTM D150 (1GHz)		3.2
介电损耗因数	ASTM D150 (1MHz)		0.022
介电损耗因数	ASTM D150 (1GHz)		0.005
介电击穿强度	短时间法	kV/mm	>40
体积电阻率	ASTM D257	Ω·m	10¹³
表面电阻率	ASTM D257	Ω	10¹⁶
耐电弧性	ASTM D495	秒	130
耐漏电起痕性	IEC法	V	125
阻燃性
阻燃等级	UL 94		V-0 (0.15mm厚度)
极限氧指数	JIS K 7201	%	48
标准成型条件
预干燥	约130°C × 4～24小时
料筒温度	喷嘴	°C	340～360
	前段	°C	340～360
	中段	°C	320～340
	后段	°C	280～320
适宜树脂温度	-	°C	350
模具温度	-	°C	40～160
注射速度	-		中～高
注射压力	-	MPa	80～160
保压压力	-	MPa	20～40
背压	-	MPa	1～5
螺杆转速	-	rpm	50～100

注：
以上所有数据均为参考值，不作为产品性能保证。
*1：采用64mm×64mm×3mm的模具测定模塑收缩率。
*2：1.2mm厚哑铃形试片在焊锡浴中浸泡60秒不出现变形时的最高温度。
*3：采用拉伸试片的中部测定线膨胀系数。
